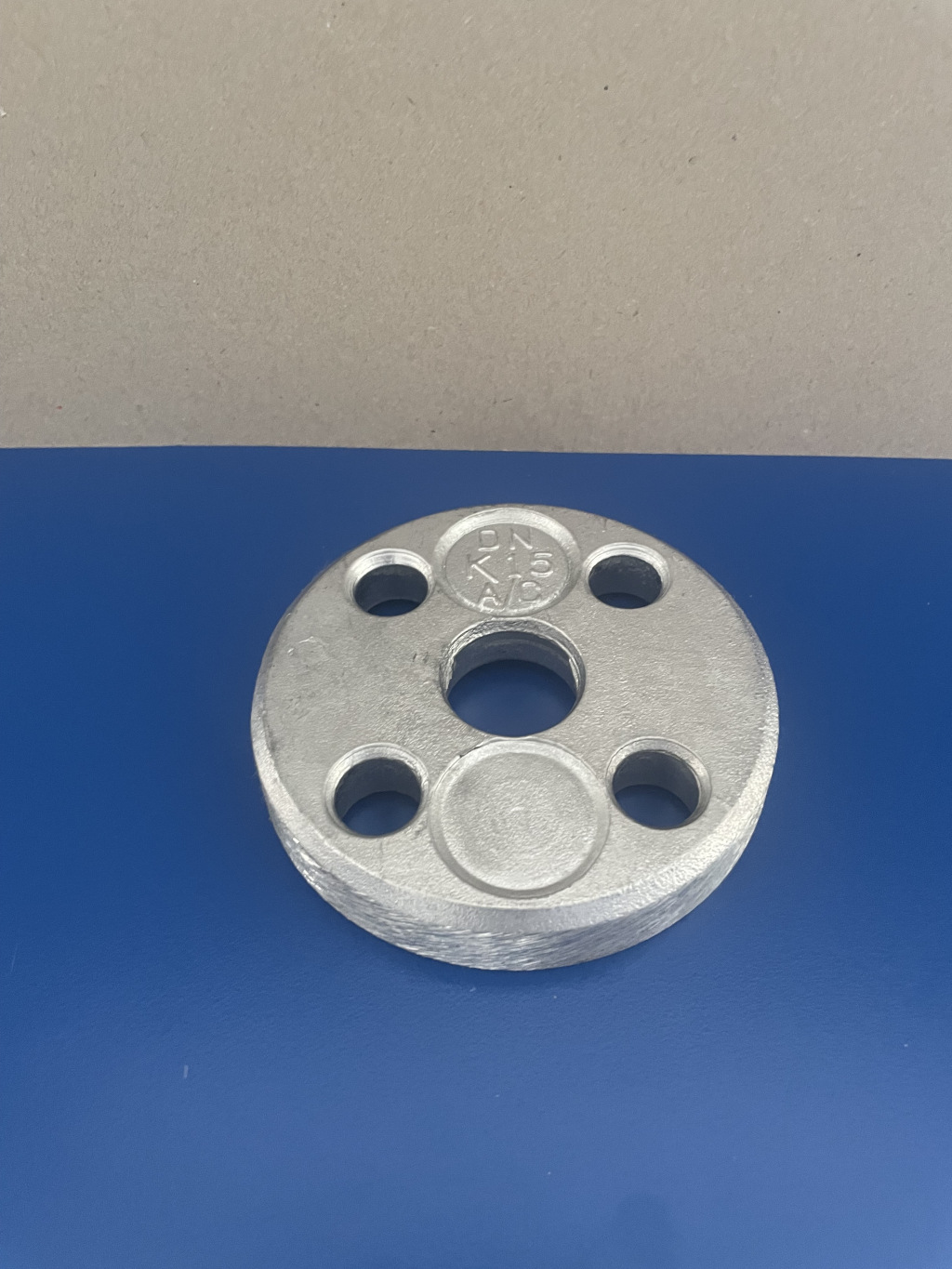

Lose Flansche aus Aluminium

ähnlich DIN 2642 PN 10

Norm:	ähnlich DIN 2642 PN 10
Abnahmen/Zeugnisse:	DIN 50049/3.1B bzw. EN 10204/3.1B und AD-W2
Werkstoff-Nr.:	AlSi12Cu

Andere Abmessungen oder Werkstoffe auf Anfrage

Typ A

Nennweite DN	Anschluss mm	Gewicht KG/St.
10	13 - 14	0,180
15	18 - 20	0,190
20	23 - 25	0,220
25	28 - 30	0,270
32	35 - 38	0,540
40	43 - 44,5	0,610
50	53 - 56	0,730
35	69	0,900
80	84 - 86	1,080
100	104 - 106	1,230
125	129 - 131	1,520
150	154 - 156	1,900
200	204 - 206	2,710
250	254 - 256	3,700
300	304 - 306	4,250
350	356	5,250
400	406	7,200
500	506	9,600

Typ C

Nennweite DN	Anschluss mm	Gewicht KG/St.
10	3/8" - 17,2	0,180
15	1/2" - 21,3	0,190
20	3/4" - 26,9	0,220
25	1" - 33,7	0,270
32	1 1/4" - 42,4	0,530
40	1 1/2" - 48,3	0,590
50	2" - 60,3	0,700
65	2 1/2" - 76,1	0,870
80	3" - 88,9	1,050
100	4" - 114,3	1,160
125	5" - 139,7	1,540
150	6" - 168,3	1,700
200	8" - 219,1	2,500
250	10" - 273,0	3,250
300	12" - 323,9	3,800
350	14" - 355,6	5,250
400	16" - 406,4	7,200
500	20" - 508,0	9,560

Blindflansche

DIN 2527 PN 6 | PN 10 | PN 16 | PN 40 | PN 64 | PN 100

Norm:	EN 1092-1/DIN 2527 PN 6 \| PN 10 \| PN 16 \| PN 25 \| PN 40 \| PN 64
Abnahmen/Zeugnisse:	DIN 50049/3.1B bzw. EN 10204/3.1B und AD-W2
Werkstoff-Nr.:	1.4541 / 1.4571

Andere Abmessungen oder Werkstoffe auf Anfrage

A Typ 05/DIN 2527 PN 6

Nennweite DN	Gewicht KG/St.
10	0,380
15	0,440
20	0,650
25	0,820
32	1,170
40	1,390
50	1,620
65	2,440
80	3,430
100	4,760
125	6,110
150	7,510
200	12,300
250	18,300
300	25,300
350	31,600
400	38,400

A Typ 05/DIN 2527 PN 10

Nennweite DN	Gewicht KG/St.
200	16,500
250	24,000
300	30,900
350	40,600
400	49,400

A Typ 05/DIN 2527 PN 16

Nennweite DN	Gewicht KG/St.
10	0,630
15	0,720
20	1,010
25	1,230
32	1,800
40	2,090
50	2,880
65	3,660
80	4,770
100	5,650
125	8,420
150	10,400
200	16,100
250	24,900
300	35,100
350	47,800
400	63,500

A Typ 05/DIN 2527 PN 25

Nennweite DN	Gewicht KG/St.
Bis DN 200 gleich PN 40
200	22,300
250	33,500
300	46,300
350	68,000
400	89,700

A Typ 05/DIN 2527 PN 40

Nennweite DN	Gewicht KG/St.
10	0,720
15	0,810
20	1,240
25	1,380
32	2,030
40	2,350
50	3,200
65	4,290
80	5,880
100	7,540
125	10,800
150	14,500
200	27,200
250	43,800
300	63,300
350	89,500
400	127,000

B Typ 05/DIN 2527 PN 64

Nennweite DN	Gewicht KG/St.
Bis DN 50 gleich PN 100
50	4,510
65	5,710
80	6,920
100	10,100
125	16,000
150	23,500
200	39,700
250	57,400
300	81,000
350	114,000
400	153,000

B Typ 05/DIN 2527 PN 100

Ausführung in verschiedenen Blattstärken

Nennweite DN	Gewicht KG/St.
10	1,000
15	1,220
25	2,650
32	3,240
40	4,090
50	5,840
65	8,030
80	9,430
100	14,300
125	22,600
150	31,800
200	56,100
250	89,600
300	119,000

Gewindeflansche

EN 1092-1/DIN 2566 PN 10/16 | EN 1092-1/B1 Typ 13/DIN 2566 PN 40

Norm:	EN 1092-1
Abnahmen/Zeugnisse:	DIN 50049/3.1B bzw. EN 10204/3.1B und AD-W2
Werkstoff-Nr.:	1.4301 / 1.4541 / 1.4571

Andere Abmessungen oder Werkstoffe auf Anfrage

DIN 2566 PN 10/16

Nennweite DN	Anschluss mm	Gewicht KG/St.
15	1/2"	0,613
20	3/4"	0,910
25	1"	1,100
32	1 1/4"	1,600
40	1 1/2"	1,780
50	2"	2,430
65	2 1/2"	3,180
80	3"	4,120
100	4"	4,470
125	5"	6,313
150	6"	8,120

B1 Typ 13 / DIN 2567 PN 40

Nennweite DN	Anschluss mm	Gewicht KG/St.
15	1/2"	0,613
20	3/4"	0,910
25	1"	1,100
32	1 1/4"	1,600
40	1 1/2"	1,780
50	2"	2,430
65	2 1/2"	3,180
80	3"	4,120
100	4"	4,470

Glatte Flansche

EN 1092-1 Typ1 / DIN 2573

Norm:	EN 1092-1 Typ 1 / DIN 2573 PN 6 Reihe 1 und 2 EN 1092-1 Typ 1 / DIN 2576 PN 10 Reihe 1 und 2 EN 1092-1 Typ 1 / DIN 2576 PN 10 mit reduzierter Blattstärke
Abnahmen/Zeugnisse:	DIN 50049/3.1B bzw. EN 10204/3.1B und AD-W2
Werkstoff-Nr.:	1.4301 / 1.4541 / 1.4571 / 1.4404

Andere Abmessungen oder Werkstoffe auf Anfrage

DIN 2573 PN 6
Reihe 1 und 2

Nennweite DN	Anschluss mm	Gewicht KG/St.
10	14,0	0,630
10	17,2	0,363
15	20,0	0,410
15	21,3	0,410
20	25,0	0,600
20	26,9	0,600
35	30,0	0,740
35	33,7	0,740
32	38,0	1,190
32	42,4	1,190
40	44,5	1,390
40	48,3	1,390
50	57,1	1,530
50	60,3	1,530
65	76,1	1,890
80	88,9	2,980
100	108,3	3,460
100	114,3	3,460
125	133,0	4,600
125	139,7	4,600
150	159,0	5,220
150	168,3	5,220
200	219,1	7,150
250	267,0	9,610
250	273,0	9,610
300	323,9	12,600
350	355,6	15,600
350	368,0	15,600
400	406,4	18,400

DIN 2576 PN 10
Reihe 1 und 2

Nennweite DN	Anschluss mm	Gewicht KG/St.
10	17,20	0,605
10	14,00	0,613
15	21,30	0,669
15	20,00	0,675
20	25,00	0,749
20	26,90	0,939
25	33,70	1,110
25	30,00	1,140
32	42,40	1,620
32	38,00	1,660
40	48,30	1,860
40	44,50	1,890
50	60,30	2,470
50	57,00	2,510
65	76,10	3,000
80	88,90	3,790
100	114,30	4,030
100	108,00	4,200
125	133,50	5,710
125	139,70	11,900
150	159,00	6,720
150	168,30	6,720
200	219,10	9,310
250	273,00	11,900
250	267,00	12,500
300	318,00	13,800
300	323,90	13,800
350	368,00	19,000
350	355,60	20,600
400	406,40	27,900

DIN 2576 PN 10
reduzierter Blattstärke

Ausführung in verschiedenen Blattstärken

Nennweite DN	Anschluss mm
50	60,30
65	76,10
80	88,90
100	114,30
125	139,70
150	168,30
200	219,10
250	273,00
300	323,90
350	355,60
400	406,40
400	406,40
500	508,00

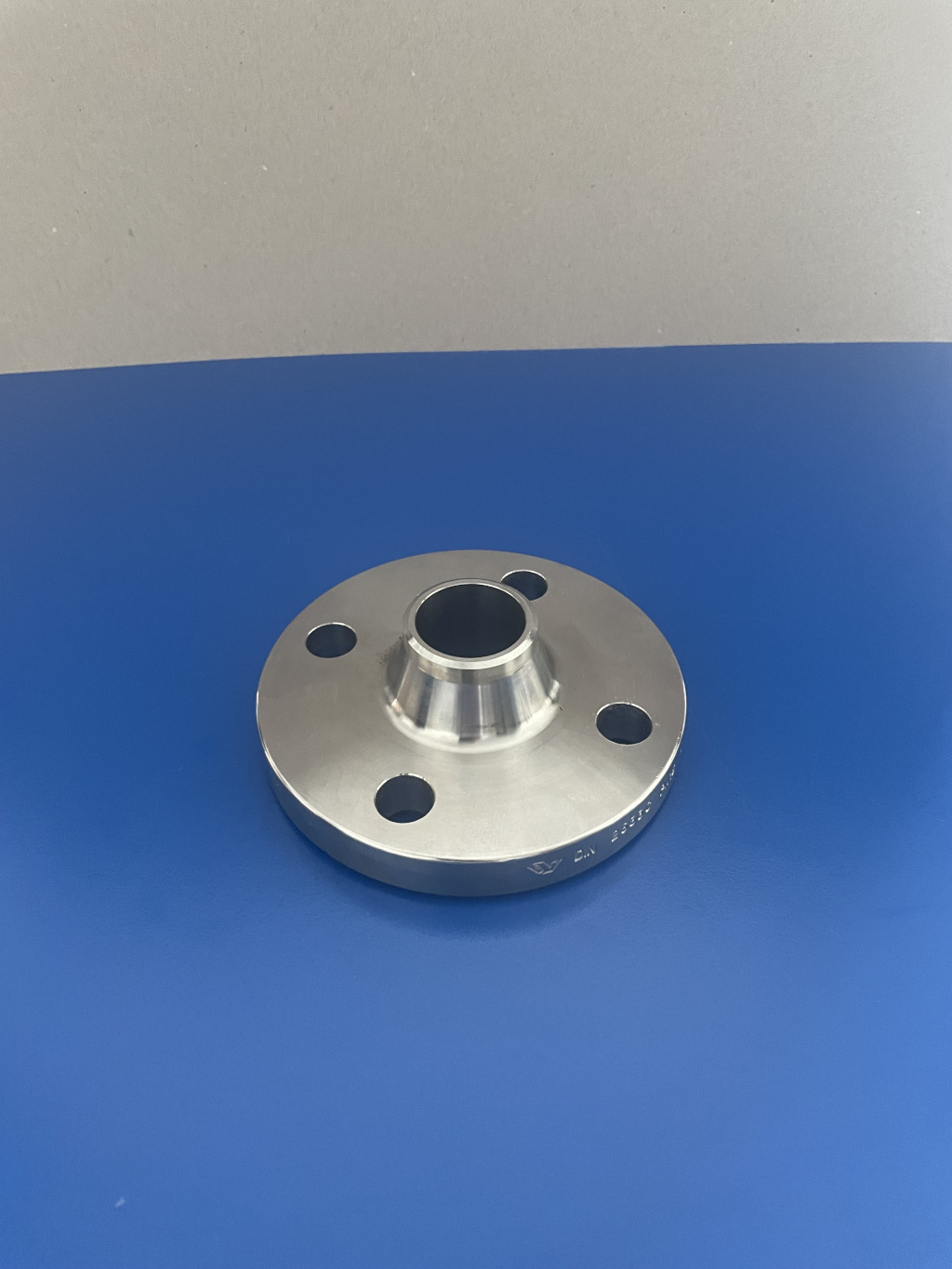

Vorschweißflansche

EN 1092-1 Typ 11

Norm:	EN 1092-1 Typ11/DIN 2631 PN 6 EN 1092-1 Typ11/DIN 2632 PN 10 EN 1092-1 Typ11/DIN 2633 PN 16 EN 1092-1 Typ11/DIN 2635 PN 40
Abnahmen/Zeugnisse:	DIN 50049/3.1B bzw. EN 10204/3.1B und AD-W2
Werkstoff-Nr.:	1.4301 / 1.4541 / 1.4571 / 1.4404 + Sonderwerkstoffe

Andere Abmessungen oder Werkstoffe auf Anfrage

DIN 2631 PN 6

Nennweite DN	Anschluss mm	Gewicht KG/St.
10	17,20	0,335
15	21,30	0,392
20	26,90	0,592
25	33,70	0,747
32	42,40	1,050
40	48,30	1,180
50	60,30	1,340
65	76,10	1,670
80	88,90	2,710
100	114,30	3,240
125	139,70	4,490
150	168,30	5,150
200	219,10	7,780
250	273,00	10,800
300	323,90	14,000
350	355,60	18,500
400	406,40	21,200

DIN 2632 PN 10

Nennweite DN	Anschluss mm	Gewicht KG/St.
Bis DN 150 gleich wie DIN 2633 PN 16
200	219,10	11,300
250	273,00	14,700
300	323,90	17,400
350	355,60	23,600
400	406,40	28,600

DIN 2633 PN 16

Nennweite DN	Anschluss mm	Gewicht KG/St.
10	17,20	0,580
15	21,30	0,648
20	26,90	0,952
25	33,70	1,140
32	42,40	1,690
40	48,30	1,860
50	60,30	2,530
65	76,10	3,060
80	88,90	3,700
100	114,30	4,620
125	139,70	6,300
150	168,30	7,750
200	219,10	11,000
250	273,00	15,600
300	323,90	22,000
350	355,60	31,200
400	406,40	39,300

DIN 2635 PN 40

Nennweite DN	Anschluss mm	Gewicht KG/St.
10	17,20	0,661
15	21,30	0,746
20	26,90	1,060
25	33,70	1,290
32	42,40	1,880
40	48,30	2,330
50	60,30	2,820
65	76,10	3,740
80	88,90	4,750
100	114,30	6,520
125	139,70	9,070
150	168,30	11,800
200	219,10	21,500
250	273,00	34,900
300	323,90	49,700
350	355,60	68,100
400	406,40	96,500

Glatte Bunde

EN 1092-1 Typ32

Norm:	EN 1092-1 Typ32/DIN 2641 PN 6 Reihe 1 und 2 EN 1092-1 Typ32/DIN 2642 PN 10 Reihe 1 und 2 EN 1092-1 Typ32/DIN 2655 PN 25 Reihe 1 und 2 EN 1092-1 Typ32/DIN 2656 PN 40 Reihe 1 und 2
Abnahmen/Zeugnisse:	DIN 50049/3.1B bzw. EN 10204/3.1B und AD-W2
Werkstoff-Nr.:	1.4301 / 1.4541 / 1.4571 + Sonderwerkstoffe

Andere Abmessungen oder Werkstoffe auf Anfrage

DIN 2641 PN 6
Reihe 1 und 2

Nennweite DN	Anschluss mm	Gewicht KG/St.
10	14,00	0,051
10	17,20	0,051
15	20,00	0,063
15	21,30	0,063
20	25,00	0,116
20	26,90	0,116
25	30,00	0,166
25	33,70	0,166
32	42,40	0,213
38	38,00	0,216
40	44,50	0,273
40	48,30	0,273
50	57,00	0,359
50	60,30	0,359
65	76,10	0,468
80	88,90	0,730
100	108,00	0,884
100	114,30	0,884
125	133,00	1,120
125	139,70	1,120
150	159,00	1,340
150	168,30	1,340
200	219,10	2,000
250	267,00	2,890
250	273,00	2,890
300	318,00	3,590
300	323,90	3,590
350	355,60	4,080
350	367,00	4,080
400	406,40	4,910
400	419,00	4,910

DIN 2642 PN 10
Reihe 1 und 2

Nennweite DN	Anschluss mm	Gewicht KG/St.
10	14,00	0,087
10	17,20	0,087
15	20,00	0,105
15	21,30	0,105
20	25,00	0,203
20	26,90	0,203
25	30,00	0,276
25	33,70	0,276
32	42,40	0,343
38	38,00	0,343
40	44,50	0,426
40	48,30	0,426
50	57,00	0,618
50	60,30	0,618
65	76,10	0,786
80	88,90	1,100
100	108,00	1,310
100	114,30	1,310
125	133,00	1,960
125	139,70	1,960
150	159,00	2,180
150	168,30	2,180
200	219,10	3,100
250	267,00	4,220
250	273,00	4,220
300	318,00	4,850
300	323,90	4,850
350	355,60	6,710
350	367,00	6,710
400	406,40	8,280
400	419,00	8,280

DIN 2655 PN 25
Reihe 1 und 2

Nennweite DN	Anschluss mm	Gewicht KG/St.
Bis DN 150 gleich wie DIN 2656 PN 40
200	219,10	4,530
250	267,00	6,560
250	273,00	6,560
300	318,00	8,800
300	323,90	8,800
350	355,60	13,200
350	368,00	13,200
400	406,40	16,500
400	419,00	16,500

DIN 2656 PN 40
Reihe 1 und 2

Nennweite DN	Anschluss mm	Gewicht KG/St.
10	14,00	0,104
10	17,20	0,104
15	20,00	0,126
15	21,30	0,126
20	25,00	0,236
20	26,90	0,236
25	30,00	0,321
25	33,70	0,321
32	42,40	0,401
38	38,00	0,401
40	44,50	0,498
40	48,30	0,498
50	57,00	0,706
50	60,30	0,706
65	76,10	0,898
80	88,90	1,230
100	108,00	1,800
100	114,30	1,800
125	133,00	2,400
125	139,70	2,400
150	159,00	3,020
150	168,30	3,020
200	219,10	5,540
250	267,00	8,830
250	273,00	8,830
300	318,00	14,000
300	323,90	14,000
350	355,60	18,900
350	367,00	18,900
400	406,40	28,400

DIN 2641 PN 6

DIN 2642 PN 10

DIN 2655 PN 25

DIN 2656 PN 40
